溫度補償?shù)木w振蕩器（TCXO3225）PTC3225
溫度補償?shù)木w振蕩器PTC3225
陶瓷接縫密封SMD軟件包中的TCXO振蕩器-HCMOS/ LVCMOS輸出
A-Crystal PTC3225是帶有HCMOS/LVCMOS輸出的陶瓷密封SMD包裝中的3.2倍2.5mm溫度補償?shù)木w振蕩器（TCXO）。晶體振蕩器具有低壓操作和低相位噪聲的特征，適用于各種應用程序，例如手機，無線通信和GPS。
1。電氣規格
| 不。 | 物品 | 電氣規范 | 評論 | |||
| 最小。 | 類型 | 最大限度。 | 單位 | |||
| 1 | 名義頻率 | 9.6?52.000 | MHz | |||
| 2 | 名義頻率公差 | -2.0 | - | +2.0 | ppm | 頻率為25℃ ，回流后1小時 |
| 3 | 溫度穩定性 | -0.5 | - | +0.5 | ppm | 參考25時的頻率℃ . |
| 4 | 存儲溫度范圍 | -20 | - | +70 | ℃ | 測量頻率穩定性的工作溫度范圍 |
| 5 | 擾動的頻率 | -0.3 | - | +0.3 | ppm/ ℃ | 每2次讀數的最少1頻℃ ，超過-40℃ 到+85℃ |
| 6 | 電源電壓穩定性 | -0.3 | - | +0.3 | ppm/ ℃ | 電源電壓在25時變化±5％ ℃ |
| 7 | 負載靈敏度 | -0.2 | - | +0.2 | ppm | ±10％的負載變化 |
| 8 | 老化 | -1.0 | - | +1.0 | ppm | 第一年25歲 ℃ |
| 9 | 電源電壓 | 1.8 | - | 3.3 | v | |
| 10 | 當前的消費 | - | - | 2.0 | mA | 在最大電源電壓下 |
| 11 | 輸出波形 | 剪裁正弦波 | DC耦合剪裁正弦波 | |||
| 12 | 輸出電壓水平 | 0.8 | - | 2 | VP-P | |
| 13 | 輸出負載 | 10KOHM // 10pf | ||||
| 14 | 啟動時間 | - | - | 2 | ms | |
| 15 | 引腳1，三態功能 | 引腳1 = H或打開。 引腳3處的輸出活動 引腳1 = l。 引腳3處的高阻抗 | ||||
| 16 | 軟件包類型 | 3.2*2.5*0.9 | ||||

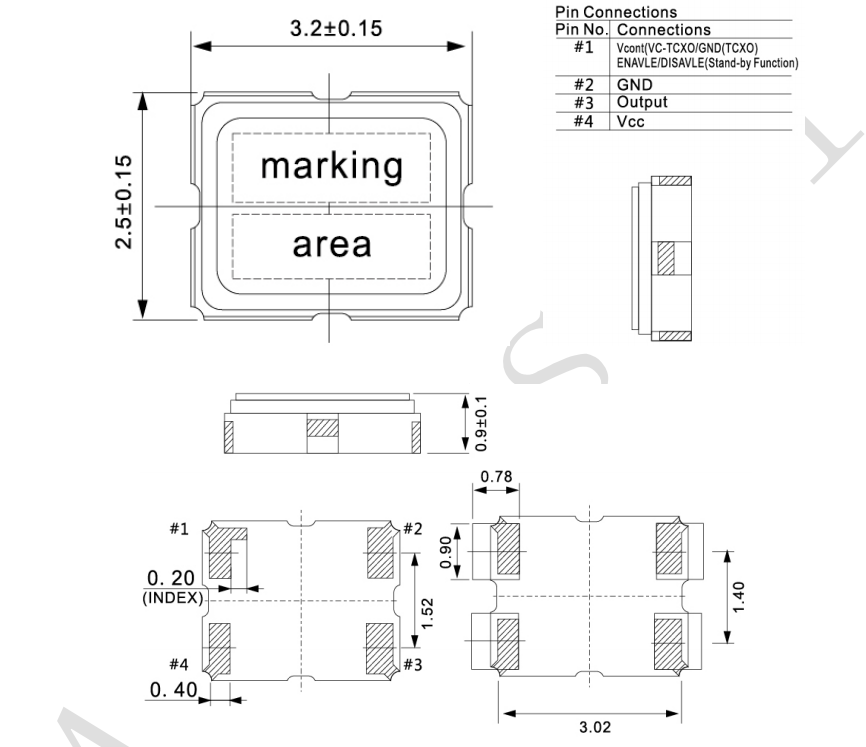

2。尺寸sion（單位：mm）
3.有關更多常見問題解答和其他服務，請單擊下面的圖像以查看。
特征低壓操作低相位噪聲預防水分包裝是不必要的水分靈敏度水平：1級（IPC/ JEDC J-STD-033） 申請手機（W-CDMA，CDMA2000，TD-SCDMA，GSM，GPRS，移動W-PHS）其他無線無線電通信全球定位系統工業無線電通信可穿戴設備
