特征
低壓操作
低相位噪聲
單包結構
預防水分包裝是不必要的
水分靈敏度水平：1級（IPC/ JEDC J-STD-033）
2.0*1.6mm接縫密封SMD軟件包-HCMOS/ LVCMOS輸出
申請
手機（W-CDMA，CDMA2000，TD-SCDMA，GSM，GPRS，移動W-PHS），O無線無線電通信（WIMAX）， 全球定位系統
類型 :
AT6模型 :
PTC2016包裝尺寸 :
2.0*1.6*0.73mm頻率 :
13.000M~52.000M溫度補償?shù)木w振蕩器（TCXO）PTC2016
A-Crystal的2.0x1.6mm溫度補償?shù)木w振蕩器（TCXO）PTC2016是高精度溫度補償?shù)木w振蕩器，它由寬量溫度補償電路和高級晶體諧振器組成，以輸出穩定的振蕩信號。該產品主要用于網絡基礎架構，可以提供穩定的頻率輸出并降低溫度變化對振蕩器輸出頻率的影響。此外，該模型還具有電壓控制溫度補償?shù)木w振蕩器（VC-TCXO）的功能，該晶體振蕩器（VC-TCXO）適用于需要小范圍頻率調整或精確相位控制的場合。 PTC2016采用緊湊的2.0x1.6mm軟件包設計，適用于空間約束的應用程序環境。
1。電氣規格
| 不。 | 物品 | 電氣規范 | 評論 | |||
| 最小。 | 類型 | 最大限度。 | 單位 | |||
| 1 | 名義頻率 | 13.00?52.000 | MHz | |||
| 2 | 名義頻率公差 | -2.0 | - | +2.0 | ppm | 頻率為25℃ ，回流后1小時 |
| 3 | 溫度穩定性 | -0.5 | - | +0.5 | ppm | 參考25時的頻率℃ . |
| 4 | 存儲溫度范圍 | -40 | +85 | ℃ | 測量頻率穩定性的工作溫度范圍 | |
| 5 | 擾動的頻率 | -2.0 | - | +2.0 | ppm/ ℃ | 每2次讀數的最少1頻℃ ，超過-40℃ 到+85℃ |
| 6 | 電源電壓穩定性 | -0.3 | - | +0.3 | ppm/ ℃ | 電源電壓在25時變化±5％ ℃ |
| 7 | 負載靈敏度 | -0.2 | - | +0.2 | ppm | ±10％的負載變化 |
| 8 | 老化 | -1.0 | - | +1.0 | ppm | 第一年25歲 ℃ |
| 9 | 電源電壓 | 1.8 | - | 3.3 | v | |
| 10 | 當前的消費 | - | - | 2.0 | mA | 在最大電源電壓下 |
| 11 | 輸出對稱性 | 40 | - | 60 | % | |
| 12 | 輸出電壓水平 | 0.8 | - | 2 | VP-P | |
| 13 | 輸出負載 | 10KOHM // 10pf | ||||
| 14 | 啟動時間 | - | - | 2 | ms | |
| 15 | 輸出WAV形式 | 剪裁正弦波 | DC耦合剪裁正弦波 | |||
| 16 | 軟件包類型 | 2.0*1.6*0.73 | ||||

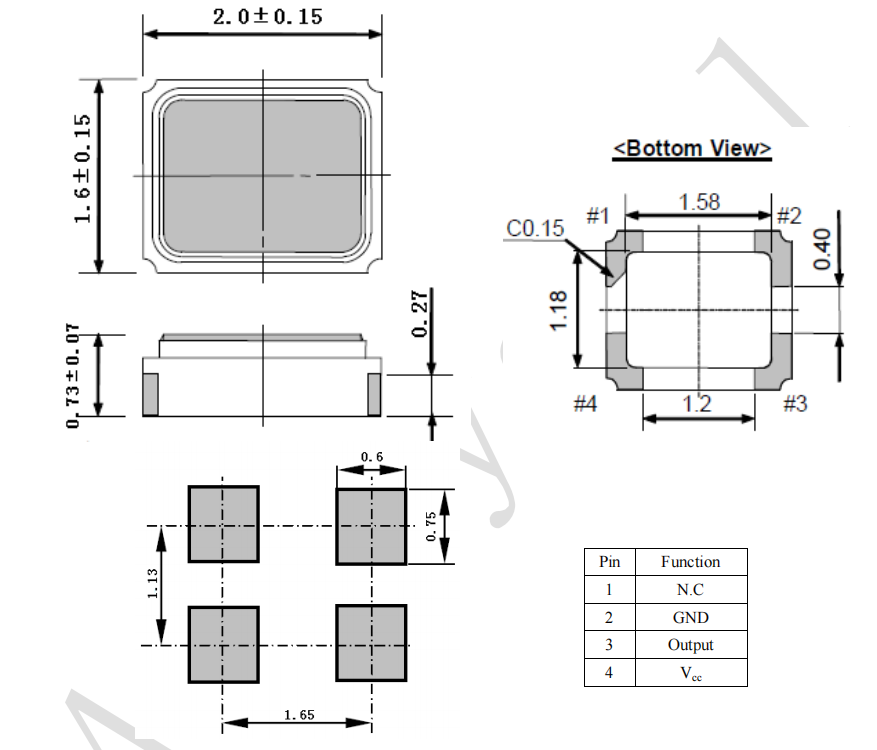

2。尺寸sion（單位：mm）
