特征
電源電壓：1.8V/2.5V/2.8V/3.OV/3.3V/5.0V.TRI狀態功能
低電流消費CMOS水平輸出
高速啟動：最多2ms。直到功率后的頻率輸出[標準]頻率公差：±35x 10-6及以下（-40?+85°C）包括在室溫下的頻率公差
室溫下的頻率公差：±11x10-6及以下（準確性±30秒/月）
AEC-Q 100符合條件
申請
計時器模塊，工業測量設備
消費產品，RTC汽車多媒體設備的時鐘源
類型 :
AO3模型 :
POSC3225包裝尺寸 :
3.2*2.5*1.2mm頻率 :
32.768K~125.000MSMD晶體振蕩器POSC3225
POSC3225是一種具有低功耗和三態功能的表面陶瓷SMD晶體振蕩器。它是一種通用 +5.0V HCMOS振蕩器，可在單門驅動/低負載條件下優化特性。它適用于PC，外圍設備，視覺，F(xiàn)A設備等應用。其尺寸為3.2×2.5×1.2mm，具有6臺件，支持1.8V，2.5V，3.3V操作電壓，并具有三州啟用/禁用功能。典型的應用程序包括WLAN/WIMAX，手機，DSC，機頂盒，HDTV等。
1。電氣規格
| 不。 | 物品 | SYMB。 | 電氣規范 | 評論 | |||
| 最小。 | 類型 | 最大限度。 | 單位 | ||||
| 1 | 名義頻率 | F0 | 32.768KHz | 125.000 | MHz | ||
| 2 | 頻率穩定性 | -20 | +20 | ppm | 所有條件* | ||
| -100 | +100 | ||||||
| 3 | 工作溫度范圍 | TOPR | 0 | +60 | ℃ | ||
| -40 | +85 | ||||||
| 4 | 存儲溫度 | TSTG | -55 | 125 | ℃ | ||
| 5 | 電源電壓 | VDD | 1.8 | 5.5 | V | ||
| 6 | 每年老化 | Fa | -3 | 3 | ppm | 第一年 | |
| 7 | 電流電流 | Ic | 15 | mA | |||
| 8 | 輸出對稱性 | 符號 | 40 | 50 | 60 | % | |
| 9 | 上升時間 | Tr | 5 | ns | 10％?90％V。DD | ||
| 10 | 秋季時間 | Tf | 5 | ns | 90％?10％V。DD | ||
| 11 | 輸出電壓 | VOH | 90％ | VDD | |||
| VOL | 10％ | VDD | |||||
| 12 | 輸出負載HCMOS負載 | 15 | PF | ||||
| 13 | 啟動時間 | 5 | mS | ||||
| 14 | 引腳1，三態功能 | 引腳1 = H或打開 引腳3處的輸出活動 引腳1 = l 引腳3處的高阻抗 | |||||
| 15 | 軟件包類型 | 3.2*2.5*1.2 | |||||
| 所有條件* ：包括25DEG C公差，工作溫度范圍，輸入電壓變化，老化，負載變化，沖擊和振動。 | |||||||

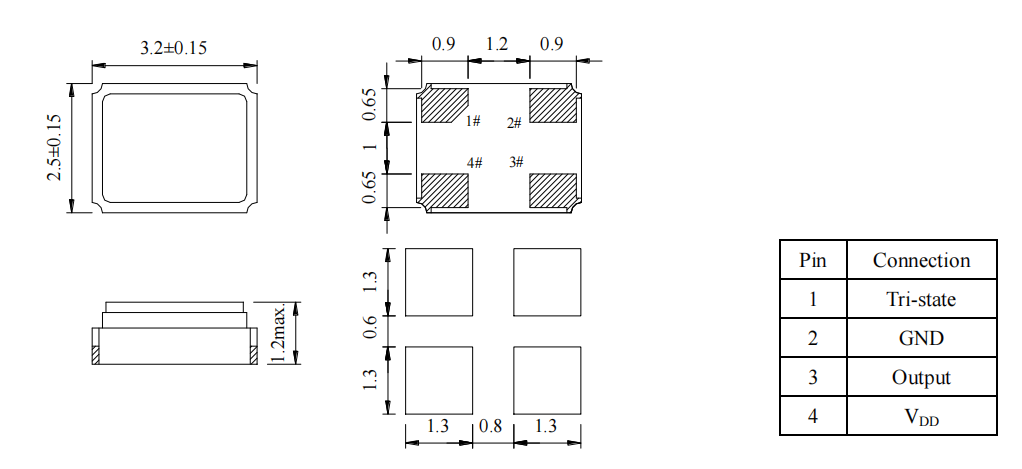

2。尺寸sion（單位：mm）
3.有關更多常見問題解答和其他服務，請單擊下面的圖像以查看。
4.詳細說明3225 SMD晶體振蕩器
POSC3225是一種具有低功耗和三態功能的表面陶瓷SMD晶體振蕩器。它是一種通用 +5.0V HCMOS振蕩器，可在單門驅動/低負載條件下優化特性。它適用于PC，外圍設備，視覺，F(xiàn)A設備等應用。其尺寸為3.2×2.5×1.2mm，支持1.8V，2.5V，3.3V操作電壓，并具有三態啟用/禁用功能。典型的應用程序包括WLAN/WIMAX，手機，DSC，機頂盒，HDTV等。
