特征
典型的2.5×2.0×0.85 mm陶瓷SMD晶體振蕩器， 2520尺寸。
超微型和輕型SMD SPXO
三態函數（三態啟用/禁用）
EC-Q 100符合條件
電源電壓：1.8V/ 2.5V/ 2.8V/ 3.0V/ 3.3V
可用頻率范圍：32.768KHz?125.000MHz
通過使用CUT基本諧振器，最多可提供80MHz
低抖動提供了高性能
可用的緊密對稱性（45％至55％）
申請
PC，PDA，PND，DSC，DVD，DVC，HDD， 智能手機，Wilan，Wimax，藍牙， PC外圍設備，W可耳式設備
類型 :
AO2模型 :
POSC2520包裝尺寸 :
2.5*2.0*0.8mm頻率 :
32.768K~125.000MSMD晶體振蕩器POSC2520
SMD晶體振蕩器POSC2520是一種超小型和輕巧的表面固定晶體振蕩器（SPXO），尺寸為2520，高度僅為0.8mm。該產品具有3個狀態功能，符合EC-Q 100標準，從1.8V到3.3V，頻率范圍為32.768kHz MHz至125.000 MHz。它使用截止性的基本頻率諧振器，并且可以支持高達125.000 MHz的頻率。低抖動特征使其具有高性能。 POS2520廣泛用于PC，PDA，PND，DSC，DSC，DVD，DVC，HDD，智能手機，Wilan，Wimax，藍牙，PC外圍設備，游戲設備和可穿戴設備。
1。電氣規格
| 不。 | 物品 | SYMB。 | 電氣規范 | 評論 | |||
| 最小。 | 類型 | 最大限度。 | 單位 | ||||
| 1 | 名義頻率 | F0 | 32.768KHz | 125.000 | MHz | ||
| 2 | 頻率穩定性 | -20 | +20 | ppm | 所有條件* | ||
| -100 | +100 | ||||||
| 3 | 工作溫度范圍 | TOPR | 0 | +60 | ℃ | ||
| -40 | +85 | ||||||
| 4 | 存儲溫度 | TSTG | -55 | 125 | ℃ | ||
| 5 | 電源電壓 | VDD | 1.8 | 5.5 | V | ||
| 6 | 每年老化 | Fa | -3 | 3 | ppm | 第一年 | |
| 7 | 電流電流 | Ic | 15 | mA | |||
| 8 | 輸出對稱性 | 符號 | 40 | 50 | 60 | % | |
| 9 | 上升時間 | Tr | 5 | ns | 10％?90％V。DD | ||
| 10 | 秋季時間 | Tf | 5 | ns | 90％?10％V。DD | ||
| 11 | 輸出電壓 | VOH | 90％ | VDD | |||
| VOL | 10％ | VDD | |||||
| 12 | 輸出負載HCMOS負載 | 15 | PF | ||||
| 13 | 啟動時間 | 2 | mS | ||||
| 14 | 引腳1，三態功能 | 引腳1 = H或打開 引腳3處的輸出活動 引腳1 = l 引腳3處高阻抗 | |||||
| 15 | 軟件包類型 | 2.5*2.0*0.8 | |||||
| 所有條件* ：包括25DEG C公差，工作溫度范圍，輸入電壓變化，老化，負載變化，沖擊和振動。 | |||||||

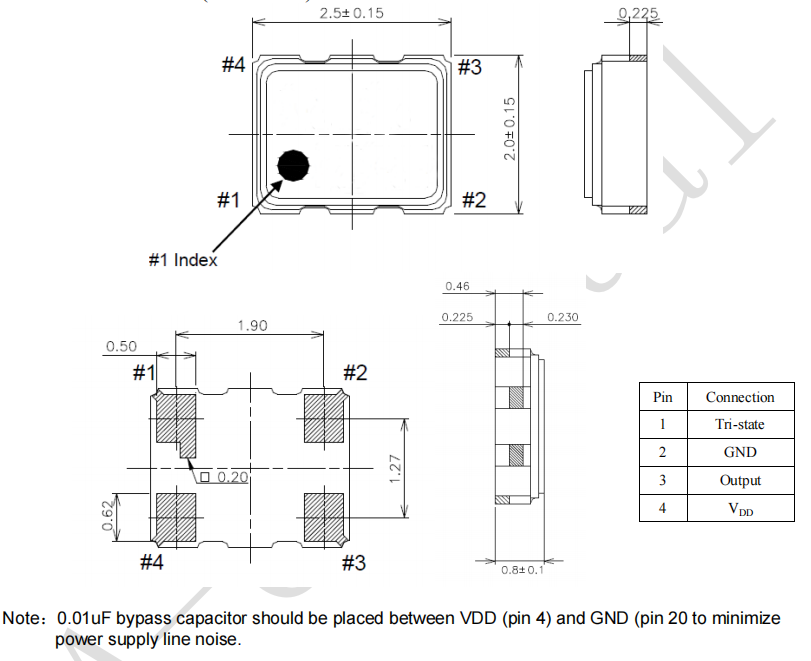

2。尺寸sion（單位：mm）
