SMD石英水晶HC-49SMD-3P
玻璃密封SMD晶體，49SMD 3PIN，49SMD 3引線
HC-49SMD-3P是經典的晶體包裝，底部具有三鉛結構。它是一種自振蕩的振蕩器晶體，廣泛用于電子設備。三鉛晶體意味著晶體的底部有三個銷釘，可以將晶體連接到電路板上的其他組件。由于性能穩定，尺寸且易于焊接的優勢，HC-49SMD晶體被廣泛用于各種電子設備，例如計算機，通信設備，控制系統等，振蕩器和正時控制器。
1。電氣規格
| 不。 | 物品 | SYMB | 電氣規范 | 評論 | |||
| 最小。 | 類型 | 最大限度。 | 單位 | ||||
| 1 | 名義頻率 | F0 | 3.072 | 100.000 | MHz | ||
| 2 | 振動模式 | 基本的 △第三個泛音 △第五次夸 | |||||
| 3 | 頻率公差 | △f/f0 | ±10 | ±30 | ±50 | ppm | 在25歲℃±3℃ |
| 4 | 工作溫度范圍 | TOPR | -20?70 -40?85 | ℃ | |||
| 5 | 頻率穩定性 | TC | ±30 | ±50 | ppm | ||
| 6 | 存儲溫度 | TSTG | -40 | - | 85 | ℃ | |
| 7 | 負載電容 | CL | 6?指定 | pF | |||
| 8 | 等效串聯電阻 | ESR | 滲漏1 | Ω | |||
| 9 | 驅動器水平 | DL | - | 100 | μW | ||
| 10 | 絕緣抗性 | IR | 500 | - | - | MΩ | 在100VDC |
| 11 | 分流電容 | Co | 7 | pF | |||
| 12 | 每年老化 | Fa | -5 | - | 5 | ppm | 第一個是的 |
| 13 | 軟件包類型 | 11.5*4.83*4.2 | |||||

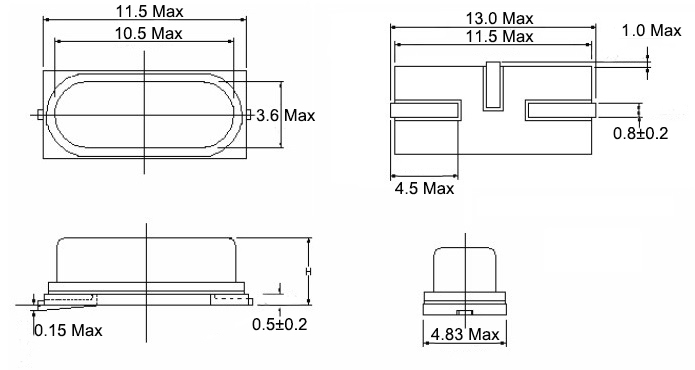

2。尺寸sion（單位：mm）
3.有關更多常見問題解答和其他服務，請單擊下面的圖像以查看。
