SMD調整叉晶體單元PSX215A 4PAD
2012尺寸32.768KHz Watch Crystal與4板
手表石英晶體的高度競爭性價格為2.0 x 1.2 x 0.6mm。 PSX215還具有出色的可靠性性能和超微型包裝。
并在32.768kHz的電路條件下可用，適用于表面安裝技術和紅外回流過程。
表面安裝設備（SMD）晶體振蕩器，也稱為SMT（表面安裝技術）晶體振蕩器，是用于在各種電子電路和系統中生成穩定而精確的時鐘信號的電子組件。 SMD晶體振蕩器的頻率范圍很廣，從幾千期（kHz）到數百個megahertz（MHz）甚至更高。
建議遵循PCB設計，焊接和處理的最佳實踐，以確保電路設計中SMD晶體振蕩器的適當功能和可靠性。
1。電氣規格
| 范圍 | SYMB | 電氣規范 | 健康）狀況 | |||
| 最小 | 類型 | 最大限度 | 單位 | |||
| 頻率范圍 | FO | 32.768 | 千赫 | |||
| 頻率公差 | △f/fo | ±5 | ±20 | ±50 | ppm | 裁判25℃ |
| 溫度系數 | K | （-0.03±0.01）*10-6 | ppm/（℃)2 | |||
| 周轉溫度 | TTO | 20 | 25 | 30 | ℃ | |
| 工作溫度范圍 | TOP | -20?70 -40?85 | ℃ | |||
| 存儲溫度范圍 | TST | -55 | 125 | ℃ | ||
| 質量因素 | Q | 10,000 | typ | |||
| 系列電阻 | R1 | 70 | KΩ | 裁判25℃ | ||
| 分流電容 | CO | 1.3 | typ | 7pf或更少 | ||
| 負載電容 | CL | 4 | 12.5 | PF | ||
| 絕緣子抗性 | IR | 500 | MΩ | DC100V±15V | ||
| 驅動器水平 | DL | 0.1 | 0.5 | цW | ||
| 電容比 | R | 450 | typ | |||
| 老化率 | △/f | ±5 | ±5 | ppm | 在25歲℃±3℃ | |
| 軟件包類型 | 2.0*1.2*0.6 | |||||

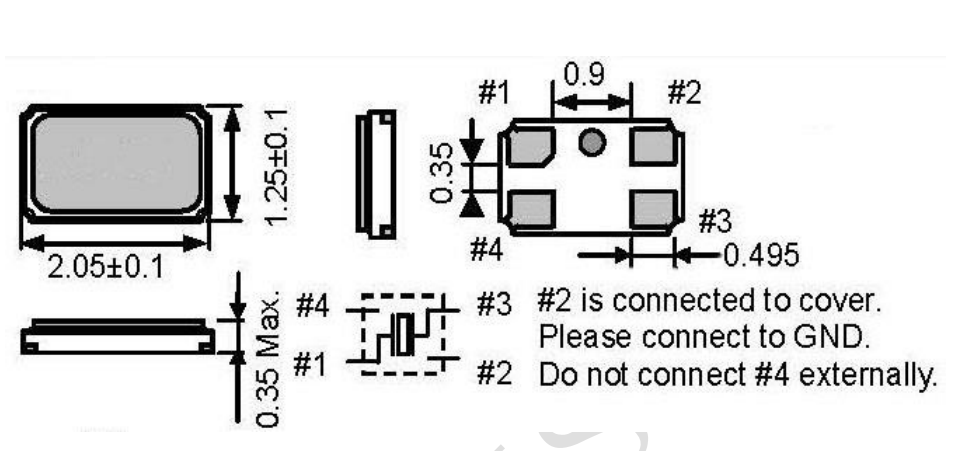

2。尺寸sion（單位：mm）
